※ こちらの商品はお取り寄せ、またはビクセンより直送となります。



ビクセンより撮影から画像処理まで、トータルユーザビリティを極めたアストログラフの最高峰

「VSD90SS 鏡筒」が登場!2023年11月30日(木)に発売!!



5群5 枚 短焦点アストログラフ
天体撮影と眼視観測、扱いやすさと性能を極めたフラッグシップ鏡筒

SDレンズ2 枚とED レンズ1 枚を含む、5 群5 枚の贅沢な光学設計により、無収差に近い光学系を実現。写野中心から35mm 判フルサイズはもちろんラージフォーマット4444×33mm の最周辺に至るまでシャープで美しく均一な星像を得られます。さらに広い視野での星空観察から高倍率での惑星観測まで、眼視観測でも高い性能を発揮するフォトビジュアル鏡筒です。



【ラージフォーマット全面に鋭く美しく均一な星像!】

凸レンズにSD レンズ2 枚、高屈折率ED レンズ1 枚(5 群5 枚構成 を使用し、かつ凹レンズに新開発の高性能ランタン系ガラスを採用しています。これにより軸上色収差と非点収差を極限まで抑えることに成功、中心像、35mm 判フルサイズはもちろんラージフォーマット4444×33mm33mm※の最周辺に至るまでシャープで美しく均一な星像が得られます。
※レデューサー併用時はフルサイズ3636×24mm まで



【美しい星像が安定して得られる設計】

ユーザーのスキルに関わらず、満足できる撮影結果が安定して得られるよう、VSD90SS では設定精度に対する「ピークのなだらかさ」にこだわりました。エアリーディスクに収まるピント範囲が広い設計を採用していますので、ピント合わせ精度やスケアリングのズレが多少残っていても写野周辺における星像の色味変化や崩れが起こりにくくなっています。これにより、写野全面に渡りシャープで美しく均一な星像が常に得られ、撮影後の画像処理も含めて安定した撮影結果が期待できます。貴重な撮影機会を確実にモノにします。



【周辺減光のない豊かな光量】

一般にアストログラフでは口径食による周辺減光が発生するため、撮影後は周辺減光補正などの画像加工が必要となることも珍しくありませんでした。そこでVSD90SS では大口径レンズを後群光学系に採用し、イメージサークルφ60mm 最周辺の光量9090%以上を確保しています。写野全面で光量が均一なため、画像処理による周辺減光補正が不要または加工が容易となる効果が期待できます。



【豊かな諧調、写野全面の美しい星像】

口径食が少ないことは周辺光量を豊富に保つとともに、光の回折により生じる輝星の非軸対称フレアを排除、写野周辺での星像崩れを防いでいます。また豊富な周辺光量により得られる豊かな諧調と併せて、美しい撮影結果が期待できます。
※撮影システムによっては、カメラボディやカメラマウント等によるケラレが発生する場合があります。



【高解像、高コントラストを示すMTF 特性図】

MTFとは「Modulation Transfer Function 」の略で、レンズ性能の評価指標を空間周波数特性で表したものです。レンズの解像力や撮影対象の持つコントラストを像面でどれだけ再現できるかを表します。グラフは水平軸に画像中央からの距離、垂直軸にコントラスト値 最大1) を設定しています。10 本/mm の曲線 赤 が1 に近いほどコントラストが高く、30 本/mm の曲線 青 が1 に近いほど)解像力が高いことを示します。VSD90SS ではコントラスト値が何れも1 に近い値を示しており、極めて優秀な光学系であることが分かります。



【フラットな像面!ストレール強度96.7%96.7%!眼視観測でも威力を発揮!】

VSD90SSでは非常にフラットな像面が得られるため、良質な接眼レンズとの組み合わせにより、低倍率かつ広視野での眼視観測において、シャープな像が視野全体に広がります。
さらに視野中心は、多波長ストレール強度96.796.7%を誇ります。高性能アポクロマートとして定評をいただいているSD81SII の95.795.7%を上回る結像性能を持つため、惑星などの高倍率観測にも適しています。



【汎用性の高い大型接眼部】

φ60mm の広いイメージサークルと豊富な周辺光量を最大限に活かすため、VSD90SS ではφ87.5mm という大型接眼部を採用しています。豊富なアクセサリーに対応し、ラージフォーマット・フルサイズフォーマットによる撮影や眼視観測など様々な観測シーンに対応できます。



【高精度ドローチューブクランプ】

ラージフォーマットのカメラボディや大型の冷却CCD カメラなど重量のある機材を取付けた際にドローチューブを確実に固定するクランプを搭載しています。構図やピントを合わせた後でクランプを締めても画角が移動しにくいよう、ラックギアを横から挟んで固定する方式を採用しています。



【フォーカサーに対応】

精密なピント合わせに対応するデュアルスピードフォーカサー 別売 、またはZWO 社製EAF( 電動フォーカサー 等を取付けできます。



【コンパクト収納】

VSD90SS鏡筒使用時の全長は約600mm ですが、対物フードをリバース配置で取付けることで476mm( 接眼アダプター等の部品を取外すことで最小約402mm) まで短縮できます。非常にコンパクトに収納できますので、手軽に運搬できます。



■ 関連商品

VSD90SS鏡筒用の高品位鏡筒バンド。外径115mm 鏡筒に対応『VSD 鏡筒バンド1 1 5S 』

・VSD90SS鏡筒の専用ケース『VSD90SS 鏡筒ケース』

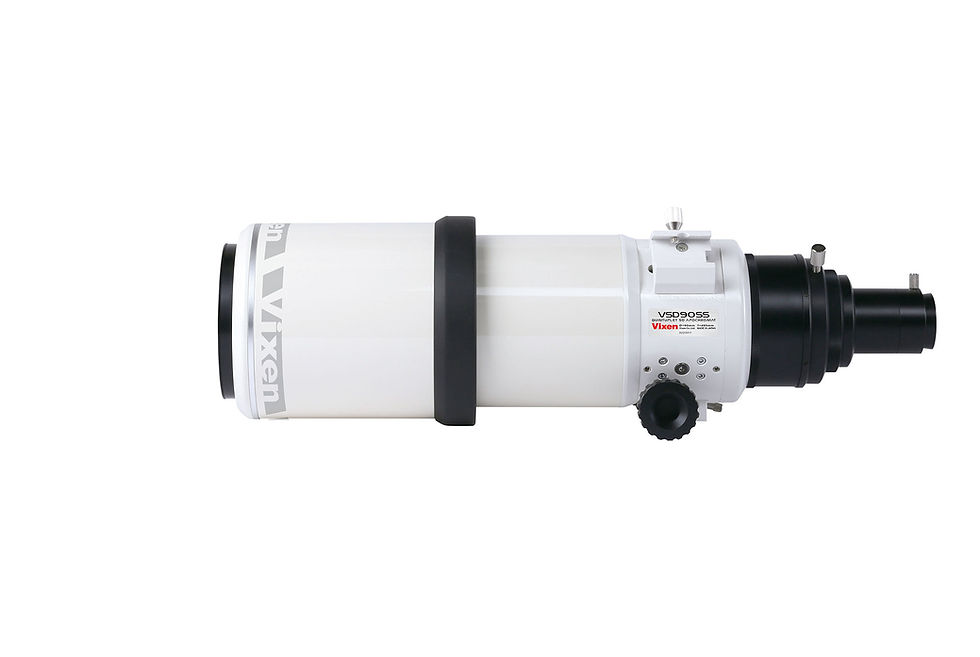

Vixen VSD90SS 鏡筒【お取り寄せ】

¥682,000Price
Sales Tax Included
  • 対物レンズ / 有効径 90mm / 5群5 枚 SD アポクロマート、AS コーティング
    焦点距離 口径比F 495mm (F5.5)
    分解能・極限等級 1.29秒 ・ 11.5 等
    集光力 肉眼の165 倍
    イメージサークル φ60mm ( 最周辺光量約 90 %以上
    サイズ・重さ 長さ476476⇔600mm( 最短402mm) ・ 外径115mm ・4.3kg
    ファインダー 別売:暗視野ファインダーII 7 倍50mm 、50mm 用XY ファインダー脚II
    焦点調節方式 ラックアンドピニオン
    パーツ取付サイズ ネジ込み /84mm(P P=1mm) 、60mm(P=0.75mm) 、42mmT リング用ネジ
    差し込み/60.2mm 、50.8mm 、31.7mm
    接眼レンズ 31.7mm 径 別売:SLV シリーズアイピース
    プレート・バンド等 別売:VSD 鏡筒バンド115S 、デュアルスライドバー
    主要付属品 VSD060.2
    50.8 アダプター、六角レンチ2mm 、1.5mm
    写真撮影 拡大、直焦、スマートフォン コリメート 撮影可 ※1※2
    太陽観察 太陽投影板B セット 別売 併用にて可 短時間観測推奨))※2

    ※1: 別途カメラアダプター等が必要です。
    ※2: 別途接眼レンズが必要です。
